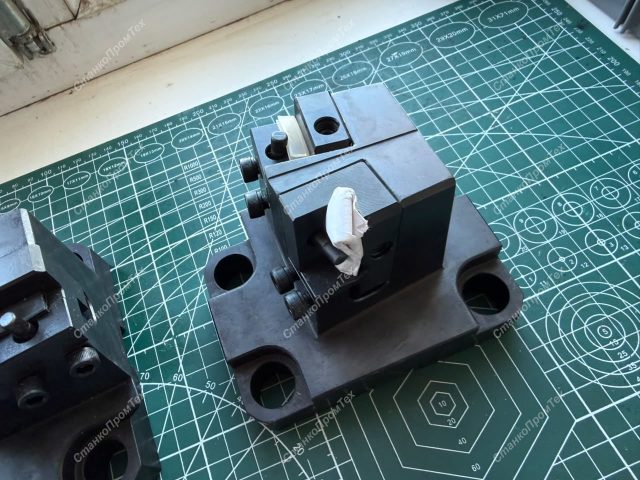

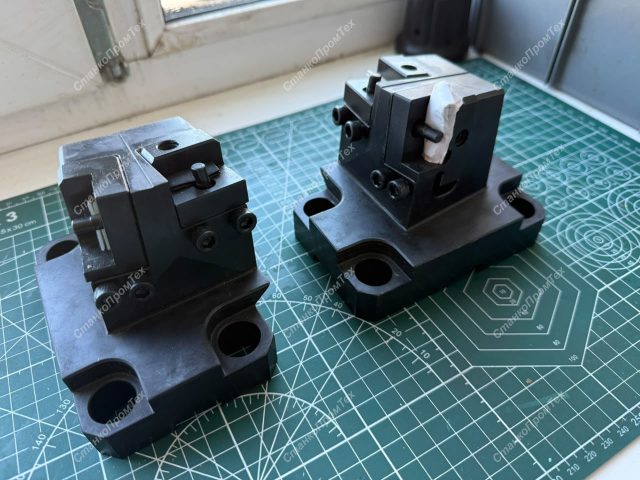

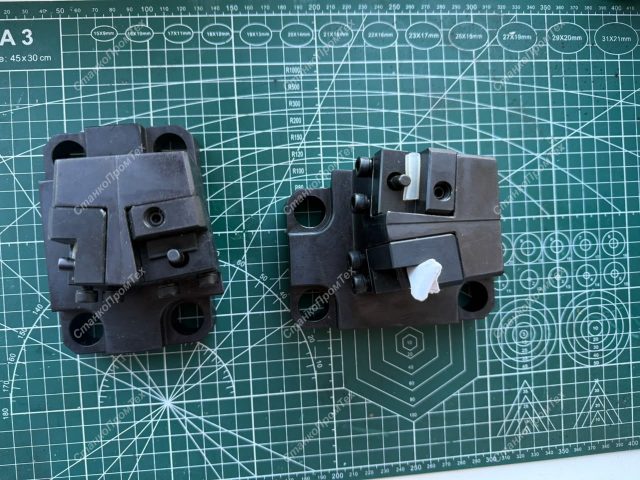

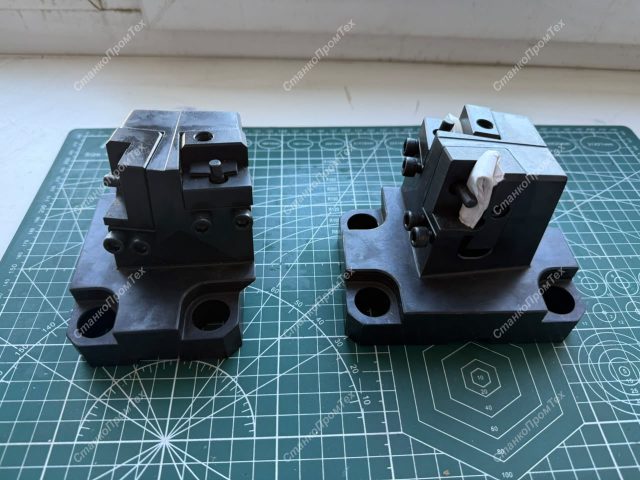

Резцедержатель двухкассетный фланцевый КЗТС–RAFAMET для станков UBB112 и КЖ1836
«Станкопромтех» предлагает поставку двухкассетных фланцевых резцедержателей КЗТС–RAFAMET для колесотокарных станков UBB112, КЖ1836 и их модификаций. Подберём исполнение по чертежу, маркировке или образцу, согласуем комплектацию кассетами и режущими пластинами.
При восстановлении профиля колесных пар важна вся инструментальная система: резцедержатель, кассета и режущая пластина. Износ посадочных поверхностей и ненадёжный зажим могут привести к смещению инструмента, вибрациям и ухудшению качества обработки. Правильный подбор оснастки помогает обеспечить устойчивую работу инструмента и сократить внеплановые остановки оборудования.
Назначение и конструкция резцедержателя
Двухкассетный фланцевый резцедержатель предназначен для надёжной фиксации хвостовиков режущего инструмента в открытых посадочных пазах. Фланцевое крепление обеспечивает установку корпуса на соответствующий узел колесотокарного станка.
В резцедержателе размещаются профильные и гребневые кассеты, используемые при обточке колесных пар железнодорожного транспорта. Двухкассетное исполнение позволяет установить две кассеты в одном корпусе. Их назначение и последовательность работы определяются конструкцией оснастки и технологией обработки.
При подборе резцедержателя необходимо учитывать:
- присоединительные размеры фланца;
- расположение и размеры крепёжных отверстий;
- геометрию открытых посадочных пазов;
- исполнение и направление устанавливаемого инструмента;
- тип кассет и конструкцию их зажима;
- комплектность крепёжных элементов.
Соответствие этих параметров конкретному станку — основа правильной установки и надёжного закрепления инструмента.
Применение на станках RAFAMET UBB112 и КЖ1836
Резцедержатель рассматриваемого типа применяется на колесотокарных станках RAFAMET UBB112, КЖ1836 и совместимых модификациях при соответствии установочных размеров.
Такая оснастка востребована в депо, колесных мастерских, ремонтных подразделениях и на предприятиях, выполняющих восстановление колесных пар.
При заказе следует учитывать фактическое состояние оборудования. После ремонта или модернизации станка конструкция суппорта и инструментального крепления может отличаться от первоначальной. Поэтому совместимость резцедержателя необходимо проверять по чертежу, маркировке и замерам.
В «Станкопромтех» можно направить фотографии установленной оснастки и места крепления, чтобы уточнить необходимые параметры перед подготовкой предложения.
Профильные и гребневые кассеты
В двухкассетном резцедержателе используются сменные кассеты, каждая из которых выполняет свою технологическую задачу.
Профильные кассеты применяются для обработки соответствующих участков профиля колеса. Гребневые кассеты используются для обработки зоны гребня согласно принятой технологии.
Кассетная конструкция позволяет заменять отдельные элементы инструментальной системы и подбирать оснащение под производственную задачу. При этом необходимо обеспечить соответствие:
- хвостовика кассеты — посадочному пазу резцедержателя;
- исполнения кассеты — направлению обработки;
- режущей пластины — посадочному месту и механизму зажима;
- комплекта инструмента — требованиям технологического процесса.
Наличие двух посадочных мест само по себе не означает, что любые две кассеты взаимозаменяемы. Исполнение каждой позиции согласовывается при подборе.
Пластины LNMX / LNUX 301940 для обточки колесных пар
Для соответствующих исполнений кассет применяются тангенциальные сменные режущие пластины LNMX 301940 и LNUX 301940. В частности, производитель Dormer Pramet относит пластины LNMX 301940 к инструменту для тяжёлого точения и обработки железнодорожных колёс. Our product categories
При подборе пластин учитывают конструкцию кассеты, материал колеса, состояние обрабатываемой поверхности, величину припуска и режимы резания.
Возможность установки LNMX или LNUX необходимо проверять по документации кассеты. Помимо типоразмера, имеют значение полное обозначение пластины, геометрия, марка твёрдого сплава и предусмотренный способ закрепления.
Согласование резцедержателя, кассет и пластин как единой системы помогает избежать ошибок при комплектовании оснастки.
Когда необходимо проверить резцедержатель
Проверка состояния резцедержателя особенно актуальна при появлении следующих признаков:
- выработка или повреждение посадочных пазов;
- ненадёжная фиксация кассеты;
- повреждение резьб и зажимных элементов;
- смещение инструмента при обработке;
- деформация корпуса или повреждение фланца;
- повторяющиеся вибрации и ухудшение обработанной поверхности.
Такие симптомы требуют проверки всей инструментальной системы, включая кассеты, крепление резцедержателя и состояние суппорта. Своевременное выявление причины позволяет обоснованно определить объём замены и ремонта.
Поставка резцедержателей и оснастки от «Станкопромтех»
«Станкопромтех» выполняет ремонт металлообрабатывающих станков и поставку запасных частей для колесотокарного оборудования. Мы поможем согласовать исполнение резцедержателя и состав поставки под вашу задачу.
Вы можете направить заявку на:
- двухкассетный фланцевый резцедержатель КЗТС–RAFAMET;
- комплект резцедержателей необходимых исполнений;
- профильные и гребневые кассеты;
- подбор совместимых режущих пластин;
- запасные части и оснастку в рамках ремонта колесотокарного станка.
Комплектацию, стоимость и срок поставки согласовываем по заявке. Кассеты, пластины и крепёж включаются в предложение согласно согласованной спецификации.
Как заказать резцедержатель для UBB112 или КЖ1836
Для подготовки коммерческого предложения направьте:
- Модель и модификацию станка.
- Фотографии резцедержателя и места его установки.
- Чертёж, маркировку или основные присоединительные размеры.
- Обозначения используемых кассет и пластин.
- Необходимое количество, комплектацию и город доставки.
Если чертежа нет, начните с фотографий и маркировки. Поможем определить, какие размеры потребуется дополнительно проверить.
Нужен резцедержатель двухкассетный фланцевый КЗТС–RAFAMET? Отправьте заявку в «Станкопромтех» через stankopromteh.ru. Приложите фото или чертёж — уточним исполнение и подготовим предложение на необходимую оснастку для вашего колесотокарного станка.
